製品情報 装着・設置方法


基本動作


 HOP!ポータブルレーシングタイマーは、2個の赤外線発光装置(IE−01)と、ポータブルレーシン
 グタイマー(PRT−01:以下タイマーと称する)によって構成されます。

 赤外線発光装置は、スタートとゴールに設置され、スキーレーサーはタイマーを太ももに取り付けて
 滑走することにより、 スキー競技練習時のタイム計測を極めて手軽に行うことができます。

遠赤外線発光装置(IE-01)


 赤外線発光装置はスタートとゴールに1個ずつ取り付けます。必ず滑走方向から見て左側に設置し
 てください。スタートは補助ポールをスタートポールより30cm程度左前方に立て、そこに取り付けて
 ください(図1)。

 ゴールはゴールポールに直接取り付けます(図2)。 このとき、ポールはなるべく垂直に立て、赤外
 線が水平に照射されるようにしてください。 ゴールが片斜面になっている場合は、斜面の傾きに合わ
 せてポールも斜めに設置してください。

ゴールライン設置方法スタートライン設置方法

HOP!ポータブルレーシングタイマーは、2個の赤外線発光装置(IE−01)と、ポータブルレーシングタイマー(PRT−01:以下タイマーと称する)によって構成されます。
 IE-01裏面ボタン設置例
 赤外線はほぼ前方に照射されますが、上下に15度程度の広がりを持ちます。
 (図3)それを考慮して、ポールの角度を合わせてください。

 また、ゴールする際には、赤外線発光装置から50cm−2m程度の距離のと
 ころを通るのが最も確実にタイム計測ができます。

 電源は、A「PressToOn」ボタンを押しながらB「ON・OFF」ボタンを押すと入り、
 B「ON・OFF」ボタンのみを押すと消えます(図4)。電源が入ると緑色LEDが点
 灯します。単3電池4本で60時間程度動作しますが、電池が減ってくると赤色L
 EDが点灯しますので、電池交換の目安としてください。
 ※電池が減ってくると赤外線が弱まる可能性がございます。




 [電池交換方法]

 赤色LEDが点灯したら、電池を交換されることを推奨します。裏蓋の10箇所のネジを外し、中の4つの単3電池を交換して下さい。
 一部のネジがゴム帯の下に入っていますので、10個のネジを確実に外してください。
 電池ケースのバネのあるほうがマイナス極です。※極性間違いにご注意してください。

正しい装着方法


リフト利用時にデジタル部分が正面になります
リフト利用時にデジタル部分が正面になります。
ポータブルレーシングタイマー(PRT-01)

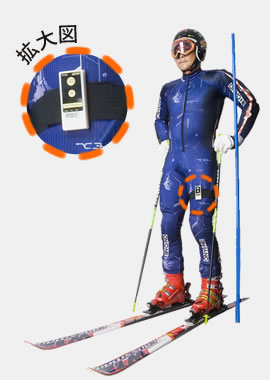

 ポータブルレーシングタイマー(PRT−01:以下タイマーと称する)は左太ももにベルトで取り付けます。
 太ももの真上に、液晶表示が下を向くように取り付けてください。(図5)
 立つと上下が逆になりますが、リフトなどで腰掛けた時に読み取りやすい向きになります。 (図6)

正しい装着向きです。太ももの真上に、液晶表示が下を向くように取り付けてください。

 タイマーの内部には赤外線センサーが「Sensor」と書いた矢印のあたりに備えられています。
 逆向きに取り付けたり、太ももの内側にとりつけたり、右足に取り付けたりすると感知しなくなりますので、
 注意してください。

 滑走直前に「Reset/Ready」ボタンを押し、表示が0:00(赤のLEDが5秒ほど点滅)になったら準備O
 Kです。※電源は約2分で自動的に切れます。

 ゴールをし損ねて、ゴールの赤外線に感知していないときは、タイマーの時計が進んだままになります。
 このときは、「Start/Stop」を押して、タイマーを止めてください。

 タイマーは、テレビやビデオのリモコン、携帯電話やパソコンの赤外線通信、インバーター式蛍光灯など
 に感じて誤作動を起こす可能性がございます。

 電池は約50時間持ちます。1回の測定が2分程度なので、1000回程度のタイムが測定できることにな
 ります。「Reset/Ready」を押すたびに、電池は1回分消耗しますので、電池の消耗を抑える意味でも
 「Reset/Ready」はスタート直前にのみ押すように注意してください。


 [電池交換方法]

 タイマーの電池交換は行わないでください。タイマーは小型化のために、込み入った機構になっています。
 個人で電池交換を行うと故障の原因になります。HOP!サービスセンターにて有償での交換を承っており
 ます。

   HOP!サービスセンター
